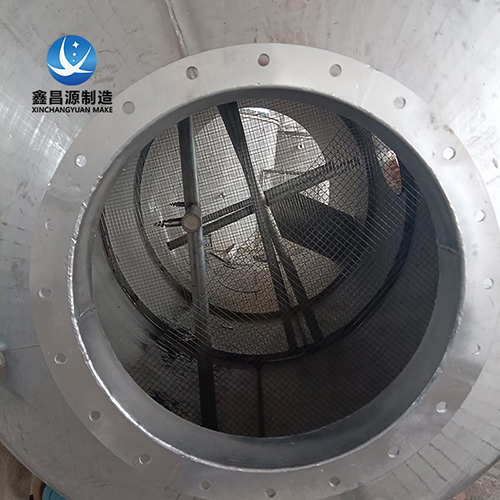

不銹鋼脫硫塔噴淋管分析
所屬分類：環保設備資訊 點擊次數：2666 發布日期：2025-07-03
不銹鋼脫硫塔內部噴淋管是濕法脫硫工藝中的核心部件，其結構設計直接影響脫硫效率、設備壽命及運行穩定性。以下從結構組成、設計要點、材料選擇、優化方向及維護策略五個方面進行詳細分析：
一、結構組成與功能
主管與支管系統
主管：通常為圓形或環形不銹鋼管道，負責將脫硫漿液（如石灰石-石膏漿液）從泵輸送至塔內。
支管：從主管分支出多級支管，形成樹狀或網狀分布，確保漿液均勻覆蓋塔內橫截面。
功能：通過支管末端噴嘴將漿液霧化成細小液滴，增加氣液接觸面積，促進SO?吸收。
噴嘴類型與布局
噴嘴類型：
實心錐噴嘴：覆蓋范圍廣，適用于大流量場景。
空心錐噴嘴：霧化粒徑小，適合高精度脫硫。
螺旋噴嘴：抗堵塞能力強，適用于含顆粒漿液。
布局原則：
噴嘴間距需根據塔徑、煙氣流速及漿液流量計算，避免覆蓋盲區。
通常采用多層交錯布置，形成立體噴淋層，增強氣液混合效果。
支撐與固定結構
支撐梁：采用不銹鋼工字鋼或槽鋼，固定于塔壁，承受噴淋管重量及運行振動。
防晃裝置：在支管間設置橫向拉桿或彈簧減震器，防止漿液沖擊導致的擺動。
檢修平臺：在噴淋層上方設置平臺，便于噴嘴更換和管道清洗。
二、設計關鍵要點
流體力學優化
漿液流速：主管流速一般控制在1.5-3.0 m/s，支管流速0.8-1.5 m/s，避免流速過高導致磨損或流速過低引發沉積。
壓力分布：通過CFD模擬優化管道直徑和噴嘴選型，確保各噴嘴出口壓力均勻（±5%以內）。
防堵塞設計：支管末端設置可拆卸濾網或采用大口徑噴嘴，減少顆粒堵塞風險。
熱膨脹補償
不銹鋼材質熱膨脹系數較高，需在主管與塔體連接處設置膨脹節（如波紋管補償器），吸收溫度變化引起的位移。
支管間采用柔性連接或滑動支架，避免熱應力導致管道變形。
防腐與耐磨設計
內襯處理：對高磨損區域（如支管彎頭）噴涂碳化硅或陶瓷涂層，延長使用壽命。
材質升級：在強腐蝕環境下，可選用雙相不銹鋼（如2205）或超級不銹鋼（如904L）。
